ابزاری به نام مولتیمتر وجود دارد که برای سنجش مقادیر الکتریکی مانند ولتاژ، مقاومت، جریان، ظرفیت و موارد مشابه به کار میرود. در واقع مولتیمتر کار سه دستگاه اهممتر، ولتمتر و آمپرسنج را یکجا انجام میدهد.
این وسیله در بازار با نامهای دیگری مانند آوومتر یا مولتیتستر نیز شناخته میشود. مولتیمتر یک دستگاه الکترونیکی است که برای اندازهگیری کمیتهای اصلی الکتریکی مانند ولتاژ، مقاومت و جریان استفاده میشود. با کمک آن میتوان از سالم بودن قطعات الکترونیکی اطمینان پیدا کرد یا ویژگیهای فنی آنها را بررسی نمود. یکی دیگر از کاربردهای این دستگاه، آزمایش اتصال و پیوستگی بین دو نقطه در یک مدار الکتریکی است.
در این مقاله از مجله رونیکس، قصد داریم مولتیمتر را به شما معرفی کنیم و کاربردهای مختلف آن را مرور نماییم.
رونیکس را بخوانید!
مولتی متر چگونه کار میکند؟!
آشنایی با روش استفاده از مولتی متر کار پیچیدهای نیست. به زبان ساده، مولتی متر وسیلهای است که چندین ابزار اندازهگیری را در یک دستگاه جمع کرده است. بنابراین با یک مولتی متر میتوانید همزمان مقدار جریان، ولتاژ و مقاومت الکتریکی را بررسی کنید. این دستگاه در جعبه ابزار شما میتواند جای آمپرسنج، ولتسنج و اهمسنج را بگیرد. برای این کار کافی است — بسته به نوع مولتی متر — صفحهی چرخان روی آن را بچرخانید. با همین حرکت ساده، حالت دستگاه از اندازهگیری ولتاژ به اندازهگیری جریان یا دیگر مقادیر تغییر میکند.
مولتی متر به شما اجازه میدهد هم ولتاژ مستقیم و هم ولتاژ متناوب را به صورت جداگانه اندازه بگیرید. همین قابلیت برای سنجش جریان نیز وجود دارد.
تاریخچه مولتی مترها به نقل از سایت بهنام رباتیک:
“اولین دستگاه تشخیص جریان در جهان به نام گالوانومتر در سال 1820 با همکاری هانس کریستین، آندره ماری آمپر و لوئیجی گالوانی ساخته شد. در این میان، علیرغم تلاشهای هانس و آندره، نام این وسیله از اسم گالوانی برگرفته شد.
اگرچه گالوانومترها در محیطهای آزمایشگاهی مفید بودند اما در مجموع برای سنجش تشخیص جریان بسیار کُند و بسیار حجیم و شکننده بودند.”
بیشتر بخوانید: آموزش کار با مولتی متر
انواع مولتی متر
معمولاً مولتیمترها را بر اساس نوع صفحه نمایش، به دو دسته اصلی تقسیم میکنند: مولتیمتر دیجیتال و مولتیمتر آنالوگ.
مولتی متر آنالوگ
آوومترهای آنالوگ، در واقع نسل پیشین مولتیمترها به شمار میروند. این دستگاهها نتیجه اندازهگیری را نه به صورت عددی، بلکه با کمک یک عقربه روی صفحهای درجهبندیشده نمایش میدهند.
مولتی متر دیجیتال
در مولتیمترهای دیجیتال، سیگنالهای آنالوگ به دادههای دیجیتال تبدیل میشوند و نتیجه اندازهگیری به شکل عدد روی صفحه نمایش نشان داده میشود. اگر میخواهید مقدار خوانده شده را راحتتر و با سرعت بیشتری ببینید، مولتیمتر دیجیتال گزینه بهتری است. همچنین، دقت اندازهگیری با مولتیمتر دیجیتال معمولاً بالاتر از نوع آنالوگ آن است.
کاربرد مولتی متر چیست؟
آیا مولتی متر فقط برای محیطهای صنعتی و کاری ساخته شده، یا افراد عادی در خانه هم میتوانند از آن بهره ببرند؟ در این قسمت، به بررسی موارد مختلف استفاده از این وسیله میپردازیم.
بازرسی خودرو
یکی از کاربردهای مهم مولتی متر، استفاده از آن برای سرویس و عیبیابی خودرو است. با کمک این وسیله میتوانید میزان شارژ باتری ماشین خود را بسنجید. همچنین میتوانید سالم بودن دینام را بررسی کنید، نشتیهای الکتریکی را پیدا کنید و یا هر بخش دیگر از سیستم برق خودرو را آزمایش نمایید.
کاربردهای خانگی
با یک مولتیمتر میتوانید سوکتهای خراب را آزمایش کنید، اتصال سیمها را بررسی نمایید، لوازم خانگی را بازبینی کنید و سایر مدارهای الکتریکی در خانه را تست کنید. هیچ شرکت یا برند خاصی، مولتیمتری را به طور ویژه برای استفاده در منزل تولید نکرده است؛ اما شما میتوانید از این وسیله برای انجام اندازهگیریهای مربوط به ابزارها و لوازم خانگی نیز بهره ببرید.
کاربردهای صنعتی
معمولاً مهندسان برق در کیف ابزار خود به یک مولتیمتر نیاز دارند. از این وسیله برای اندازهگیری دمای ابزارها، انجام آزمایشهای اتصال و پیوستگی جریان، سنجش شدت جریان الکتریکی و نیز بررسی و تحلیل مدارها با استفاده از دوربینهای تصویربرداری مادونقرمز استفاده میکنند.
کاربردهای DIY
مولتیمترهای ساده برای کارهایی مثل پروژههای خانگی و شخصی ایدهآل هستند. وقتی نیازی به اندازهگیریهای پیچیده و تخصصی ندارید، بهترین انتخاب، یک مولتیمتر معمولی و ابتدایی است.
تست انواع قطعات الکترونیکی
میتوان با مولتیمتر آزمایشهای گوناگونی انجام داد. برای این کار کافی است دستگاه را روی حالت دلخواه تنظیم کنیم. یکی از رایجترین این آزمایشها، بررسی خازن با مولتیمتر است.
عملکردها و کارایی مولتی متر
مولتیمترها بسته به نوع و مدلشان، قابلیتهای گوناگونی دارند. مولتیمترهای ساده میتوانند میزان ولتاژ، جریان و مقاومت الکتریکی را اندازه بگیرند. همچنین از آنها برای تست اتصال و سالم بودن مسیرهای مدار استفاده میشود. در سوی دیگر، مولتیمترهای حرفهای و پیشرفته وجود دارند که اغلب توانایی اندازهگیری تمامی موارد زیر را دارند:
ولتاژ و جریان AC (متناوب)
ولتاژ و جریان DC (مستقیم)
مقاومت (اهم)
خازن (فاراد)
رسانایی (زیمنس)
دسیبل
چرخه کاری
فرکانس (هرتز)
القا (هنری)
دما (سانتیگراد یا فارنهایت)
امکانات مولتی متر دیجیتال
دستگاه مولتیمتر دیجیتال معمولاً در دو نوع اصلی ارائه میشود: نوع کوچک و قابل حمل که با دست نگه داشته میشود، و نوع بزرگتر که روی میز قرار میگیرد. بنابراین، لازم است پیش از انتخاب، مشخص کنید که آیا نیاز به مولتیمتری دارید که محدوده اندازهگیری آن به صورت خودکار تنظیم شود یا خیر.
مولتی مترهای محدوده خودکار
مولتیمترهای امروزی معمولاً قابلیت انتخاب خودکار محدوده اندازهگیری را دارند. این ویژگی به آن معناست که دستگاه بسته به مقداری که به آن میرسد، به شکل خودکار محدوده مناسب را انتخاب میکند.
مولتیمترهای دستی
با این نوع مولتیمترها، انتخاب محدوده اندازهگیری بر عهده شماست. به این معنا که باید خودتان تنظیم کنید که دقت کمتر شود و در عوض، محدوده کاری وسیعتری در دسترس باشد.
مزایا و معایب مولتی متر
مولتیمترها مزایای مختلفی دارند که برخی از آنها عبارتند از:
– دقت اندازهگیری بالا
– امپدانس ورودی زیاد
– صفحهنمایش خوانا حتی از فاصلهی دور
– قیمت مناسب به دلیل فناوری یکپارچه
– امکان نمایش خودکار نتیجه
– عملکرد خودکار در تشخیص قطب مثبت و منفی
همچنین معایبی نیز دارند، از جمله:
– نیاز به منبع تغذیه و رعایت مسائل ایزوله
– وابستگی صفحهنمایش السیدی به باتری؛ با ضعیف شدن باتری، صفحه کمنور و خواندن آن سخت میشود.
– محدودیت در اندازهگیری ولتاژ، معمولاً تا ۱ ولت. ولتاژهای بالاتر میتواند به دستگاه آسیب بزند.
– ضرورت رعایت محدودهی اندازهگیری مشخص شده توسط سازنده. استفاده خارج از این محدوده ممکن است باعث خرابی مولتیمتر و سایر تجهیزات شود.
از این ابزار عمدتاً برقکاران و مهندسان الکترونیک برای تشخیص مشکلات در مدارها، موتورها، سیمکشیها، منابع تغذیه و لوازم خانگی استفاده میکنند.
بیشتر بخوانید: معرفی انواع کمپرسور باد
نکات ایمنی کار با مولتی متر
مولتیمتر ابزار مهمی برای کارهای برقی است، اما اگر درست از آن استفاده نکنید یا نکات ایمنی را رعایت نکنید، ممکن است آسیب جدی ببینید یا حتی جان شما در خطر بیفتد. به همین دلیل، یادگیری روش درست و ایمن کار با مولتیمتر بسیار ضروری است. در ادامه چند نکته کلیدی برای استفاده ایمن از مولتیمتر آورده شده است:
1. **خواندن راهنمای دستگاه**
قبل از هر کاری، دفترچه راهنمای مولتیمتر را با دقت بخوانید. این دفترچه چگونگی کار با دستگاه، محدودههای اندازهگیری و تمام هشدارهای ایمنی لازم را توضیح میدهد.
2. **بررسی سلامت دستگاه**
پیش از شروع کار، از سالم بودن مولتیمتر مطمئن شوید. بدنه آن نباید شکسته یا آسیب دیده باشد. همچنین سیمها و پرابها (سرسیمها) باید کاملاً سالم باشند و هیچ قسمت سیمی بدون روکش دیده نشود.
3. **تنظیم درست دستگاه**
قبل از اندازهگیری، دکمهها و حالتهای مولتیمتر را به درستی انتخاب کنید. مثلاً باید مطمئن شوید که برای اندازهگیری ولتاژ، دستگاه روی همان محدوده مناسب تنظیم شده است. همچنین انتخاب حالت جریان مستقیم (DC) یا متناوب (AC) بسیار مهم است.
4. **توجه به حد مجاز دستگاه**
هر مولتیمتری فقط تا یک مقدار مشخصی از ولتاژ و جریان را میتواند اندازه بگیرد. اگر مقدار برق مدار از این حد بیشتر باشد، ممکن است دستگاه بسوزد یا حتی منفجر شود و برای شما خطرناک باشد.
5. **پرهیز از شرایط خطرناک**
در موقعیتهای پرخطر، مثل جاهایی که احتمال تماس با برق وجود دارد، از مولتیمتر استفاده نکنید. همیشه پرابها را با احتیاط و در جای صحیح خود روی مدار قرار دهید.
6. **دور نگه داشتن از رطوبت**
هرگز مولتیمتر را در جاهای خیس یا مرطوب استفاده نکنید. رطوبت هم به دستگاه آسیب میزند و هم احتمال برقگرفتگی را بسیار بالا میبرد.
7. **خاموش کردن بعد از کار**
پس از پایان اندازهگیری، حتماً مولتیمتر را خاموش کنید. این کار هم از خالی شدن باطری جلوگیری میکند و هم از خطرات احتمالی بعدی.
8. **دقت زیاد در اندازهگیری جریان**
برای اندازهگیری جریان، مولتیمتر باید به صورت حلقه در مدار قرار گیرد. مراقب باشید جریانهای خیلی قوی را اندازه نگیرید، زیرا این کار میتواند به دستگاه آسیب بزند.
با رعایت این نکات ایمنی، میتوانید از مولتیمتر به بهترین شکل و بدون خطر استفاده کنید و نتایج دقیقی از اندازهگیریهای خود بگیرید. البته به یاد داشته باشید که این نکات زمانی مؤثر هستند که شما با روش کار کلی مولتیمتر هم آشنا باشید.

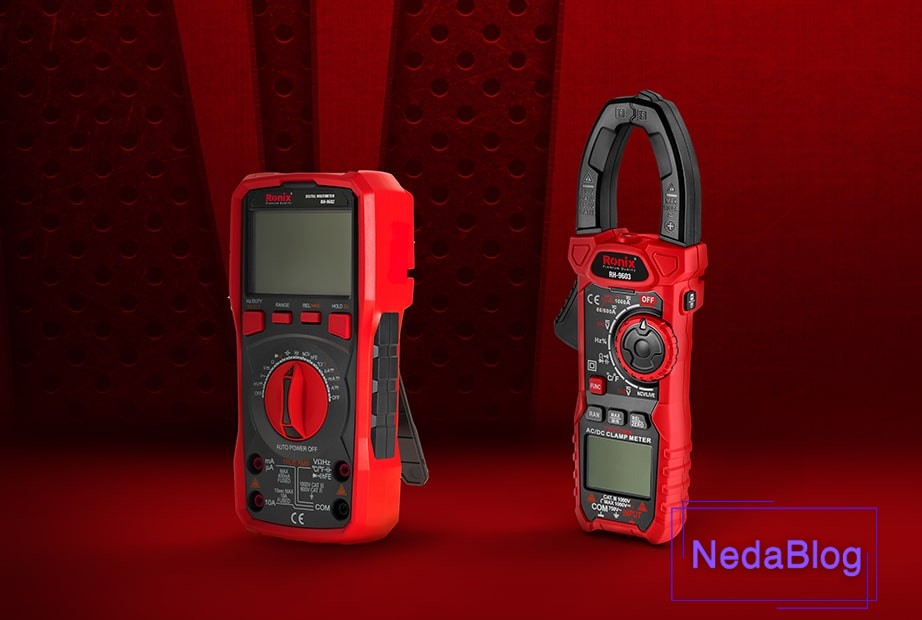

مولتی مترهای رونیکس؛ بی رقیب در کیفیت
مولتیمتر یک وسیله کاربردی برای سنجش مقادیر مختلف الکتریکی مانند ولتاژ، جریان، مقاومت، ظرفیت خازن و موارد مشابه است. این دستگاه از ابزارهای ضروری برای مهندسان و تعمیرکاران تجهیزات الکتریکی به شمار میرود. رونیکس، به عنوان بزرگترین سازنده ابزار در ایران، انواع مولتیمتر را تولید و به بازار عرضه کرده است.
مولتیمتر دیجیتال مدل RH-9602 رونیکس یکی از این محصولات است. این دستگاه با طراحی راحت و امکانات ویژه، همراهی مطمئن برای متخصصان است. این مولتیمتر دارای یک صفحه نمایش LCD با کیفیت به ابعاد ۷۰ در ۵۰ میلیمتر است و به دلیل مجهز بودن به فیلتر پایینگذر (LPF)، میتواند سیگنالهای درایو موتور و ترانسفورماتور را با دقت خوبی اندازهگیری کند. همچنین چراغ پسزمینه آن امکان کار در محیطهای تاریک را فراهم میکند و قابلیت تشخیص جریان متناوب (AC) بدون نیاز به تماس مستقیم با سیم را داراست. بدنه محکم و مقاوم در برابر ضربه از دیگر ویژگیهای طراحی این محصول است.

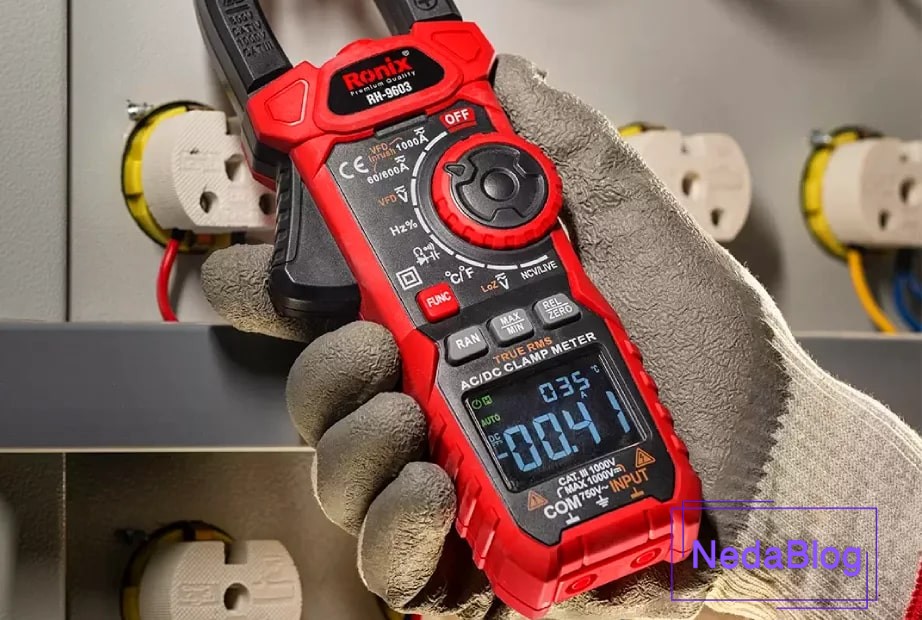

مولتیمتر کلمپی دیجیتال مدل RH-9603 رونیکس نمونه دیگری از این خانواده است. این محصول نیز با طراحی ارگونومیک و امکانات ویژه، انتخابی مناسب برای مهندسان محسوب میشود. صفحه نمایش LCD آن با ابعاد ۴۳.۶ در ۳۲.۵ میلیمتر از کیفیت خوبی برخوردار است و وجود فیلتر پایینگذر (LPF) باعث دقت بالا در اندازهگیری سیگنالهای درایو موتور و ترانسفورماتور میشود. چراغ کار در تاریکی و امکان تشخیص جریان AC بدون تماس مستقیم از قابلیتهای آن است. طراحی مقاوم و ضدضربه بدنه نیز از مزایای این مدل به شمار میرود.
بیشتر بخوانید: ابزار تعمیرات موبایل
انتخاب حرفهای مولتی متر، کلید دقت در اندازهگیری
استفاده از ابزارهای باکیفیت و یادگیری روش صحیح کار با آنها، نقش بسیار مهمی در انجام دقیق و بیخطای کارهای فنی ایفا میکند. برای سنجش مقادیر مختلف برق مانند ولتاژ، جریان، مقاومت، مقدار خازن و موارد مشابه، لازم است از مولتیمترهایی استفاده کنید که هم دقیق هستند و هم مدتزمان طولانی قابل استفاده خواهند بود. این ابزارها از لوازم ضروری برای مهندسان و تکنسینهایی است که با دستگاههای الکتریکی و همچنین تعمیر اینورترهای جوشکاری سروکار دارند. وقتی قصد خرید یک مولتیمتر را دارید، به مواردی مانند دقت و محدوده اندازهگیری، کیفیت قطعات و ساخت، امکانات جانبی (مثل قابلیت اندازهگیری دما یا فرکانس) و نام سازنده دقت کنید. خواندن نظرات و تجربیات دیگر کاربران نیز میتواند شما را در انتخاب مناسبتر یاری کند.
رونیکس بهعنوان یکی از گستردهترین برندهای فعال در بازار ابزار ایران، انواع مختلفی از مولتیمترها را طراحی و به بازار عرضه کرده تا نیازهای گوناگون مشتریان را پوشش دهد.
سوالات متداول
اگر مولتی متر روشن میشود ولی نتایج را دقیق نمایش نمیدهد، نشانه چیست و برای رفع آن باید چه کرد؟
این مشکل ممکن است به علت خرابشدن نوک پرابهای مولتی متر باشد. اگر این مشکل پیش آمد، مولتی متر را روی حالت اندازهگیری مقاومت بگذارید و نوک پراب ها را به هم بزنید. با این کار، مقاومت نمایشگر مولتی متر باید عدد صفر اهم را نشان دهد. اگر عدد نشان داده شده بیشتر از 1 اهم یا عددی متغیر بود، برای حل مشکل باید نوک پراب را تعویض کنید.
مولتی مترهای رونیکس را از کجا بخریم؟
برای خرید مولتی متر و تمام محصولات رونیکس میتوانید به ابزارفروشهای معتبر سراسر کشور مراجعه کنید.
چه تفاوتهایی بین مولتیمتر آنالوگ و دیجیتال وجود دارد؟
مولتیمتر آنالوگ دارای صفحه نمایش عقربهای است و معمولاً برای اندازهگیریهای دقیق در شرایط خاص کاربرد دارد. مولتیمتر دیجیتال دارای صفحه نمایش عددی است و معمولاً دقت بالاتر و قابلیتهای بیشتری از جمله اندازهگیری دقیقتر و خواندن آسانتر را فراهم میآورد.
