نحوه ساخت دیوارها چقدر بر میزان آسیبپذیری آنها در برابر زمینلرزه اثر میگذارد؟ چه راههایی برای مقاومتر کردن دیوارها وجود دارد؟ آیا عبارت “وال پست” را شنیدهاید؟ وال پست چیست و چرا در ساختمانها و سازهها استفاده میشود؟ روش اجرای آن چگونه است؟ وال پستهای امروزی چه تفاوتهایی با نمونههای قدیمی دارند؟
در این نوشته از مجله رونیکس، به بررسی وال پست و شیوه اجرای آن خواهیم پرداخت.
رونیکس را مطالعه کنید!
وال پست چیست؟

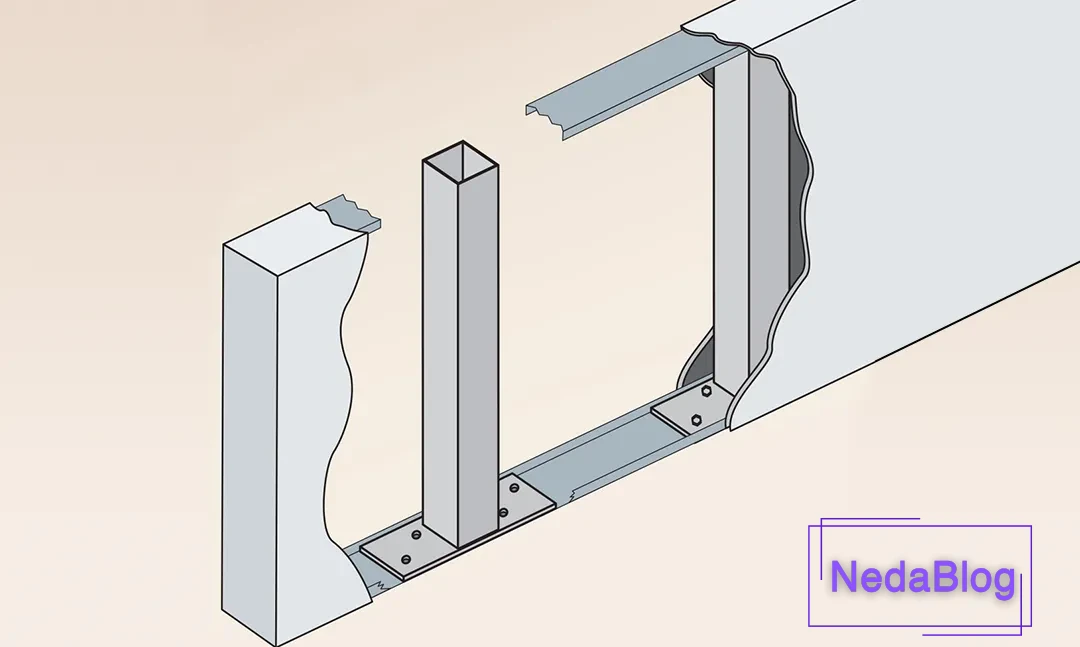

وال پست چیست
وال پست یک عضو عمودی یا افقی در ساختمان است که شبیه ستون یا تیر به نظر میرسد، اما کاربرد متفاوتی دارد. از وال پست برای محکم کردن دیوارها و اتصال آنها به ستونها، تیرها یا سقفهای بتنی استفاده میشود. در واقع وال پست مانند یک کلاف نگهدارنده عمل میکند.
هدف اصلی از نصب وال پست در ساختمان، این است که نیروهای ناشی از باد و زمینلرزه را به اسکلت سازه منتقل کند و از ریزش دیوارها جلوگیری نماید. به بیان ساده، وال پست نقش یک نگهدارنده را دارد که هنگام ساختوساز، دیوارها را مهار میکند و مانع آسیبدیدگی آنها در زمان زلزله میشود.
بیشتر بخوانید: اجرای سقف وافل؛ مراحل اجرا از زیرسازی تا بتنریزی
تعریف دیگری از وال پستها به نقل از سایت آهن اصفهان:
“وال پست که با نام وادار نیز شناخته می شود، با استفاده از کلاف هایی به شکل قائم یا افقی ساخته می شود. این محصول برای افزایش مقاومت سازه در برابر عوامل طبیعی مانند زلزله و حتی باد مورد استفاده قرار می گیرد. از وال پست برای اتصال میانقاب های سازه ای و غیر سازه ای به اسکلت ساختمان، استفاده می شود. میانقاب ها، دیواره هایی هستند که بر اساس اتصال یا عدم اتصال آن ها به سازه به دو دسته تقسیم و نام گذاری شده اند. “
وال پست در چه شرایطی باید استفاده شود؟
معمولاً از این قطعه برای تحمل وزن ساختمان در مواقعی بهره میگیرند که فاصله بین دو تکیهگاه دیوار زیاد باشد و به تیر کف یا تیر سقف متصل گردد.
بر اساس چهارمین ویرایش آییننامه 2800 ساختمان، صفحه 103، حداکثر طول دیوارهای غیر سازهای بین دو کلاف قائم، بین 6 متر تا 40 برابر ضخامت آن دیوار بوده؛ حداقل نسبت ضخامت به ارتفاع ديوار غيرسازهاي نبايد از 1/30 كمتر باشد و حداكثر ارتفاع ديوار غير سازهاي از تراز كف نیز باید 3.5 متر باشد. در صورت تجاوز از این مقدار، باید دیوار غیر سازهای با استفاده از وال پست افقی و عمودی، مقید و محدود شود.
وال پست به عنوان یک عضو تقویتکننده در سازه، هنگامی که نیاز به افزایش مقاومت دیوارها در برابر نیروهای جانبی مثل باد یا زلزله باشد، مورد استفاده قرار میگیرد. این بخش معمولاً در دیوارهای بلند، دیوارهای نما و دیوارهای غیر باربر به کار میرود تا از جدا شدن یا ریزش آنها جلوگیری نماید. رعایت نکات ایمنی در اجرای وال پست شامل بهکارگیری مصالح مرغوب، اجرای دقیق محل اتصالات و پیروی از ضوابط ساختمانی است که برای اطمینان از کارکرد درست و ایمنی ساختمان ضروری میباشد.
وال پستها چند نوع هستند؟
وال پستها بر اساس روش نصب به سه گروه اصلی تقسیم میشوند: وال پست عمودی، وال پست افقی و وال پست ترکیبی. در فرآیند طراحی یک ساختمان، انتخاب هر یک از این انواع به سازه و میزان فشارهای وارد بر آن بستگی دارد. به همین دلیل، جزئیات فنی وال پست باید حتماً توسط مهندسان معماری و عمران بررسی و تأیید شود.
همچنین، وال پستها را میتوان از نظر نوع ساخت به دو دسته مدرن و سنتی نیز تقسیم کرد که هر کدام روش اجرای مخصوص به خود را دارند.
والپستهای عمودی، افقی و ترکیبی: شباهتها و تفاوتها

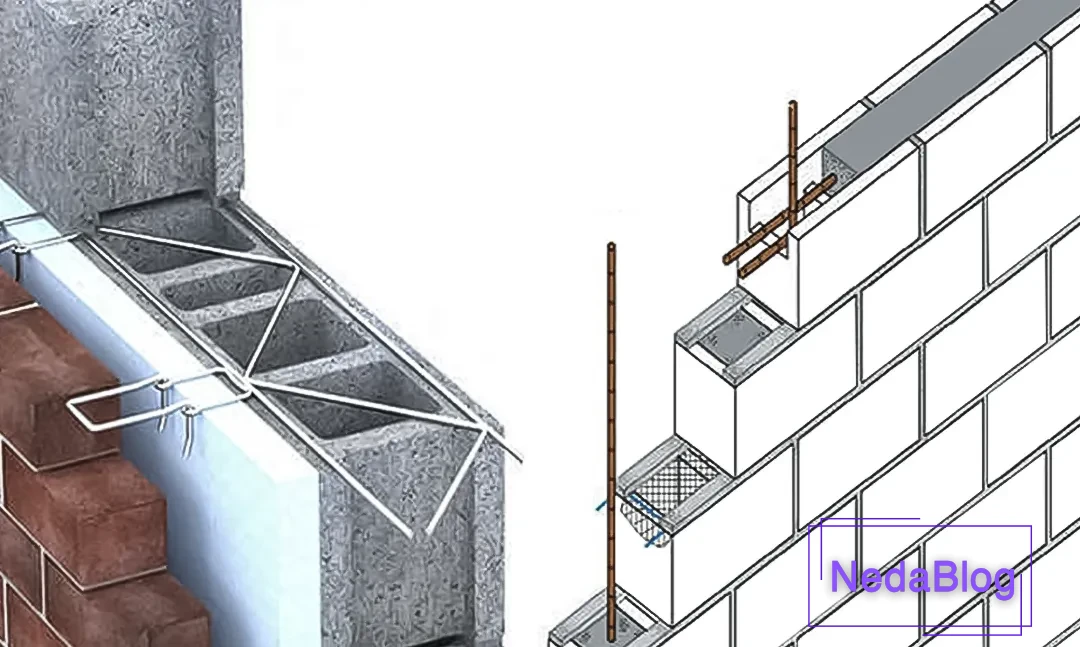

انواع وال پست
وال پستها قطعاتی غیرسازهای در ساختمان هستند که برای کمک به تحمل بارها طراحی میشوند. این المانها در دو نوع اصلی عمودی و افقی ساخته میشوند که هر کدام جهت و روش نصب متفاوتی دارند.

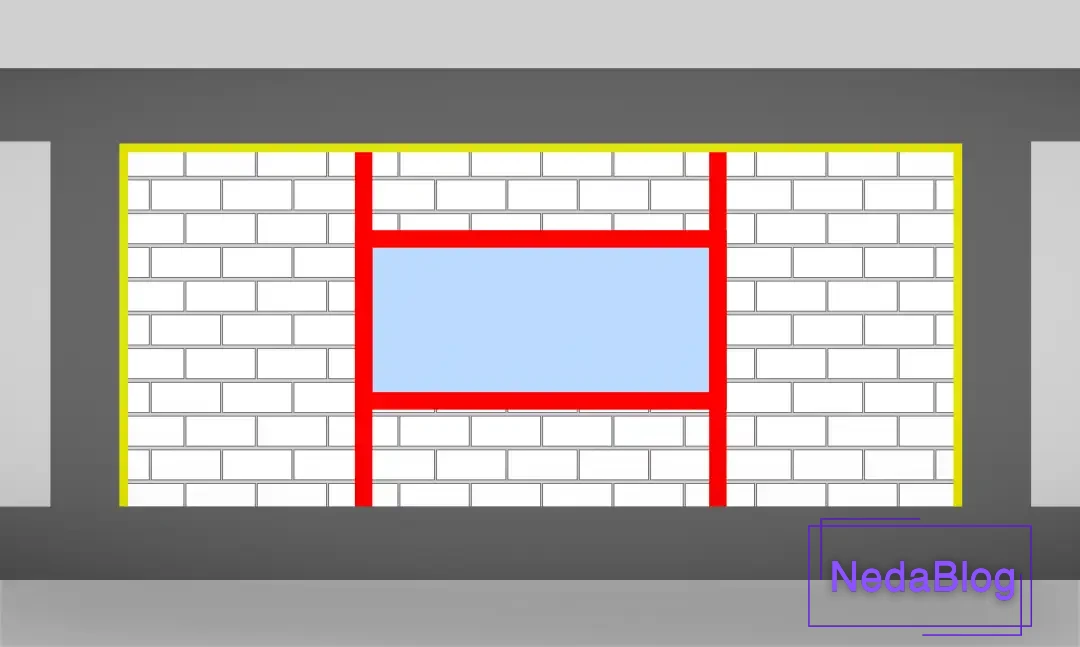

وال پست عمودی به صورت ایستاده و در راستای ستونهای ساختمان نصب میشود. وظیفه اصلی آن، تحمل و انتقال بارهای عمودی است. در مقابل، وال پست افقی به صورت خوابیده و عمود بر ستونها اجرا میشود تا بارهای افقی وارد بر ساختمان را مهار کند.
در مناطقی که خطر زلزله یا وزش بادهای شدید وجود دارد، معمولاً از وال پست ترکیبی استفاده میکنند. در این روش، وال پست عمودی و افقی با هم به کار میروند تا استقامت و ایمنی سازه به طور چشمگیری افزایش یابد.
کدامیک بهتر است؟ وال پست سنتی یا وال پست جدید؟
نصب وال پستهای قدیمی، کاری دشوار و وقتگیر است. این نوع وال پستها طول کمتری دارند و گیرش آنها نیز پایینتر است. علاوه بر این، استفاده از وال پستهای سنتی باعث افزایش وزن سازه و سنگینتر شدن بار مرده ساختمان میشود. این موضوع سبب میشود تا ساختمان در زمان وقوع زلزله، تحت فشارهای زیادی قرار بگیرد. به همین دلیل امروزه تقریباً استفاده از وال پستهای قدیمی منسوخ شده است.

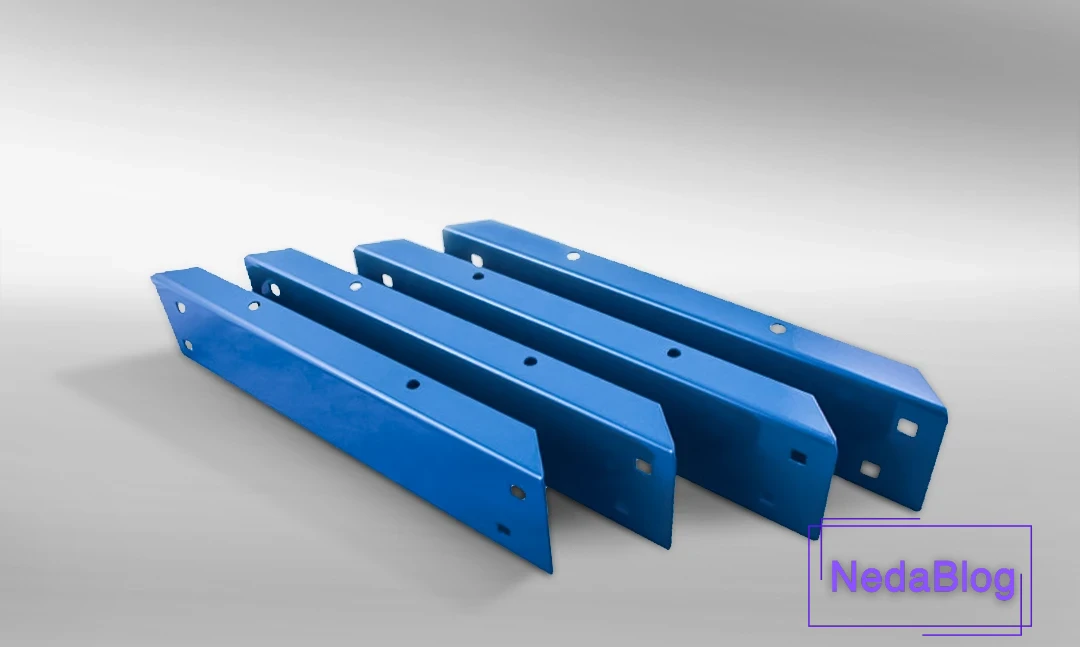

نصب وال پستهای جدید و آماده، بسیار سادهتر و سریعتر از انواع سنتی آن است. هنگام اجرای وال پست آماده، به راحتی میتوان نوار آن را با دستگاه فرز رونیکس، به اندازه ارتفاع دیوار برش داد. وال پست آماده در انواع عمودی و افقی، وال پست منقطع، وال پست نبشی و … نمونههایی از این اجزای پرکاربرد و غیرسازهای در طراحی دیوارها هستند.

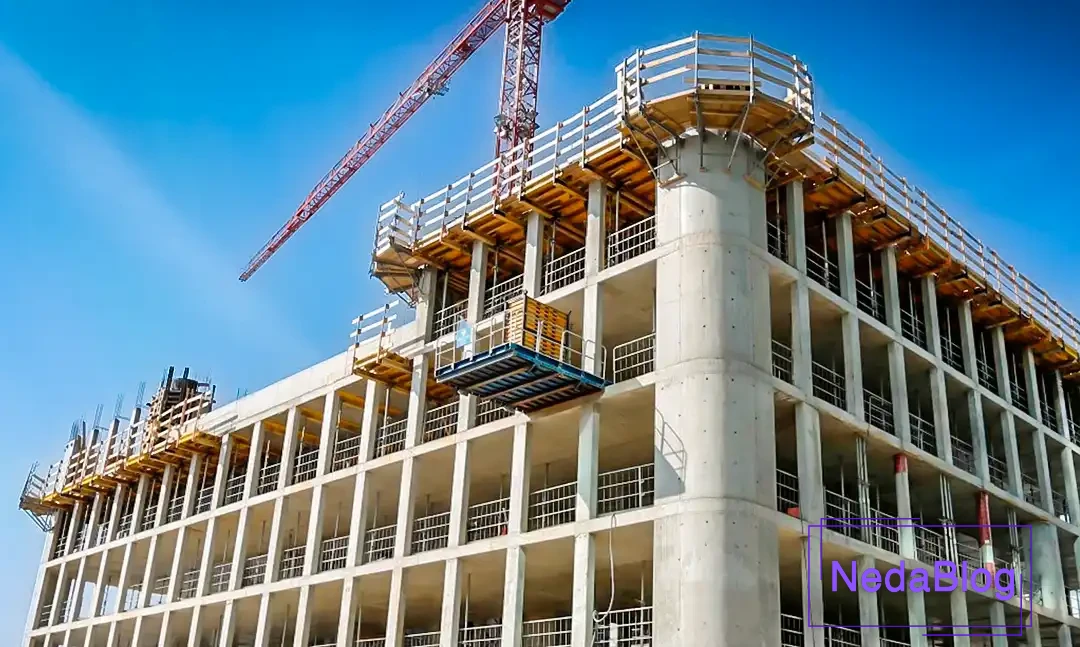

اجرای وال پست در اسکلت بتنی
نصب دیوار جداکننده در سازههای بتنی
به دلیل اهمیت و حساسیت نصب دیوارهای جداکننده، باید مراحل اجرای آن با دقت انجام شود. روش نصب این دیوارها در ساختمانهای بتنی به شرح زیر است: ابتدا باید محل دقیق دیوار جداکننده را مطابق با نقشههای ساختمان مشخص کنید. سپس، پس از نصب صفحههای اتصال در کف و سقف، از گیرههای مخصوص برای ردیف کردن بلوکها استفاده کنید تا دو دیوار مجزا به درستی به یکدیگر متصل شوند. حتماً هنگام ساختن دیوار، فضای لازم برای نصب دیوار جداکننده را خالی بگذارید.
اگر صفحه پایه را قبل از ریختن بتن نصب نکردهاید، باید صفحههای اتصال را با استفاده از پیچهای مخصوص به تیرهای بالا و پایین وصل کنید. استفاده از میخهای فولادی سه سانتیمتری که با میخکوب نصب میشوند، برای اتصال این صفحهها به بدنه تیرها مناسب نیست.
پس از اتمام دیوارچینی، چهار میلگرد را به صفحههای اتصالی که در کف و سقف کار گذاشته شدهاند، جوش دهید. سپس میلگردها را با سیم مخصوص آرماتوربندی به گیرهها محکم ببندید. در مرحله آخر، پس از پر کردن قالبها با بتن و خشک شدن آن، قالبها را باز کنید. به این ترتیب، دیوار جداکننده در سازه بتنی همتراز با ضخامت دیوار اصلی ساخته میشود.

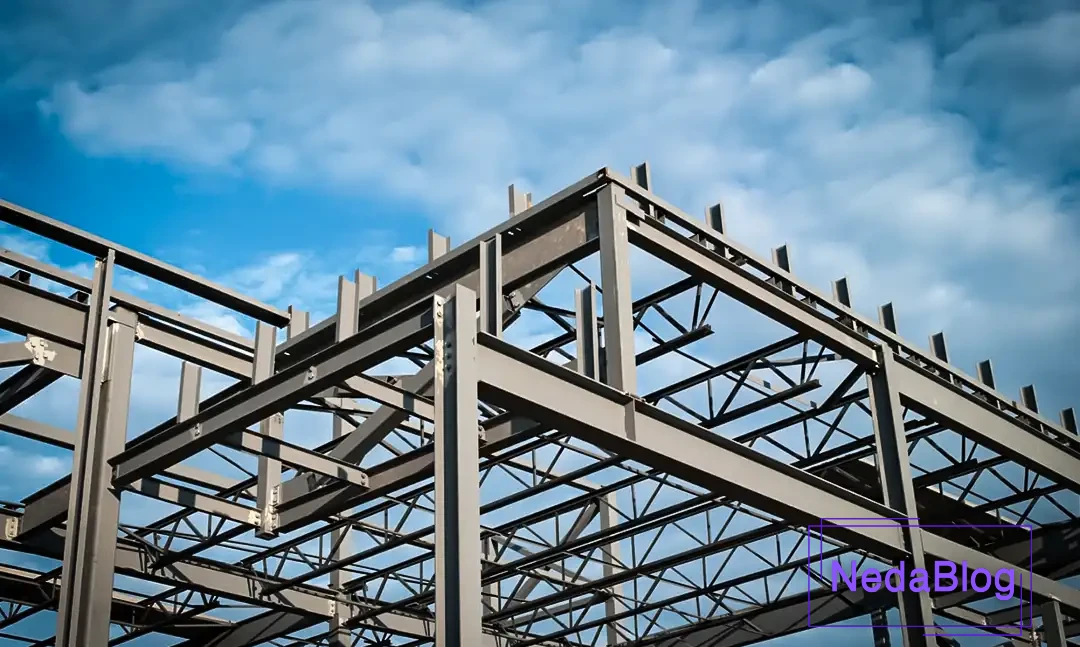

اجرای وال پست در اسکلت فلزی
دیوارهای مهاربند در ساختمانهای با اسکلت فلزی
امروزه در بسیاری از ساختمانها از اسکلت فلزی استفاده میشود. یکی از ویژگیهای این نوع اسکلت، امکان حرکت و جابجایی بیشتر در برابر نیروهای جانبی است. به همین دلیل، استفاده از دیوارهای مهاربند (وال پست) در ساختمانهای فلزی، به ویژه در طبقات بالاتر، اهمیت زیادی پیدا میکند. این المان به کنترل و کاهش این جابجاییها کمک شایانی مینماید.
روش نصب دیوار مهاربند در اسکلت فلزی، تا حد زیادی شبیه به نحوه اجرای آن در سازههای بتنی است. با این تفاوت اصلی که در اسکلت فلزی، اتصال دیوار مهاربند به تیرها و ستونها معمولاً از طریق جوشکاری انجام میشود. برای انجام این جوشکاری میتوان از دستگاههای جوش مناسب مانند محصولات شرکت رونیکس بهره برد.
در این مطلب از مجله رونیکس، به بررسی وال پست و شیوههای نصب آن پرداختیم. امیدواریم این مقاله برای شما سودمند بوده باشد و درک کلی خوبی از این موضوع پیدا کرده باشید.
{“@context”:”https://schema.org”,”@type”:”FAQPage”,”mainEntity”:[{“@type”:”Question”,”name”:”از چه المانی به عنوان جایگزین وال پست میتوان استفاده کرد؟n”,”acceptedAnswer”:{“@type”:”Answer”,”text”:”میلگرد بستر به تازگی به عنوان جایگزین وال پست مورد توجه قرار گرفته است. مزایای میلگرد بستر عبارتند از: سهولت نصب، وزن سبک سازه، استحکام بالا، انعطافپذیری بیشتر و اتصال قوی دیوارهای دوجداره.n”}},{“@type”:”Question”,”name”:”وال مش (وال پست مش) چیست؟n”,”acceptedAnswer”:{“@type”:”Answer”,”text”:”وال مش دیوار، نوعی کلاف و یکی از انواع وال پست بوده و برای مهار و کنترل دیوارهای غیر سازهای ساخته میشود. وال مشها مانند توری عمل میکنند و جایگزینی عالی برای وال پستهای قدیمی هستند.n”}},{“@type”:”Question”,”name”:”وال مش چگونه اجرا میشود؟n”,”acceptedAnswer”:{“@type”:”Answer”,”text”:”نوارهای وال مش با عرضهای از پیش تعیین شده، به صورت عمودی بر روی دیوار، قرار میگیرند. این نوارهای ساختهشده از فایبرگلاس، در طول دیوارچینی با استفاده میخ، به صورت موقت روی دیوار نصب میشوند. نهایتا وال مش با پلاسترهای گچی یا سیمانی پوشانده میشود.”}}]}
سوالات متداول
چه عنصری را میتوان به جای وال پست به کار برد؟
میلگرد بستر اخیراً به عنوان یک جایگزین برای وال پست مورد استقبال قرار گرفته است. از مزایای میلگرد بستر میتوان به نصب آسان، سبکی وزن سازه، مقاومت زیاد، انعطافپذیری بهتر و اتصال محکمتر دیوارهای دو جداره اشاره کرد.
وال مش (وال پست مش) چیست؟
وال مش دیوار، نوعی کلاف و یکی از انواع وال پست است که برای مهار و کنترل دیوارهای غیرسازهای ساخته میشود. وال مشها عملکردی مشابه توری دارند و جایگزین مناسبی برای وال پستهای سنتی محسوب میشوند.
وال مش چگونه اجرا میشود؟
نوارهای وال مش با عرضهای از پیش تعیینشده، به صورت عمودی روی دیوار قرار میگیرند. این نوارها که از جنس فایبرگلاس ساخته شدهاند، در حین دیوارچینی به طور موقت با میخ به دیوار متصل میشوند. در پایان، وال مش با لایهای از گچ یا ملات سیمانی پوشانده میشود.
