قطب مثبت و منفی در دستگاه جوش چه هستند؟ اگر تازه میخواهید جوشکاری را یاد بگیرید، بدانید که برای ماهر شدن باید با جزئیات کار و ابزار جوشکاری آشنا شوید. یکی از اولین چیزهایی که باید خوب بلد باشید، همین قطب مثبت و منفی دستگاه جوش است تا هم کارتان بیعیب باشد و هم ایمن بماند.
هر دستگاه جوش یک سر مثبت و یک سر منفی دارد. وقتی میخواهید جوش بدهید، باید الکترود و قطعهای که میخواهید جوش بخورد را به دستگاه وصل کنید (هر کدام به یک قطب). با روشن کردن دستگاه، یک مسیر الکتریکی برقرار میشود. اما سوال اصلی اینجاست: الکترود را به کدام قطب بزنیم؟ قطعه کار را به کدام؟
در این نوشته از مجله رونیکس، همه چیز را درباره قطب مثبت و منفی دستگاه جوشکاری برایتان روشن میکنیم. بعد از خواندن این مطلب و رعایت نکات آن، پیشرفت در کارتان را حس خواهید کرد. آمادهاید؟
رونیکس را بخوانید.
با کاربرد قطب مثبت و منفی دستگاه جوش آشنا شوید
خیلی از جوشکارهای کمتجربه نمیدانند که انتخاب درست قطب جوشکاری، چقدر روی کیفیت، دقت و ایمنی کار تأثیر دارد. اگر قطب مناسب انتخاب نشود، جوش خوبی حاصل نمیشود و مشکلاتی مانند پاشش زیاد فلز، عمق نفوذ کم و کنترل سخت قوس جوشکاری پیش میآید. هر یک از این دو قطب، کاربرد و ویژگیهای خاص خود را دارند که باید با توجه به نوع جوشی که میخواهید انجام دهید، از آنها استفاده کنید.

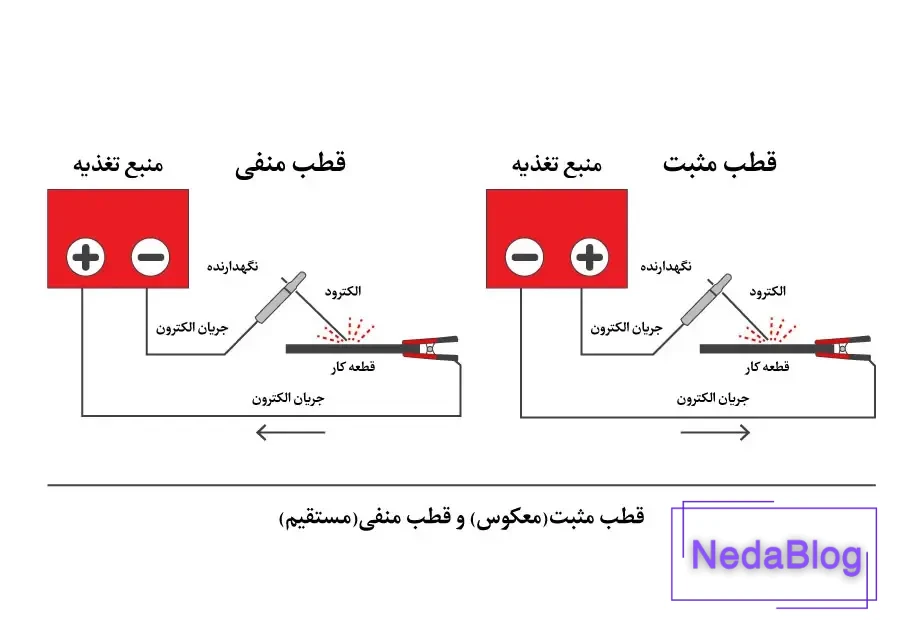

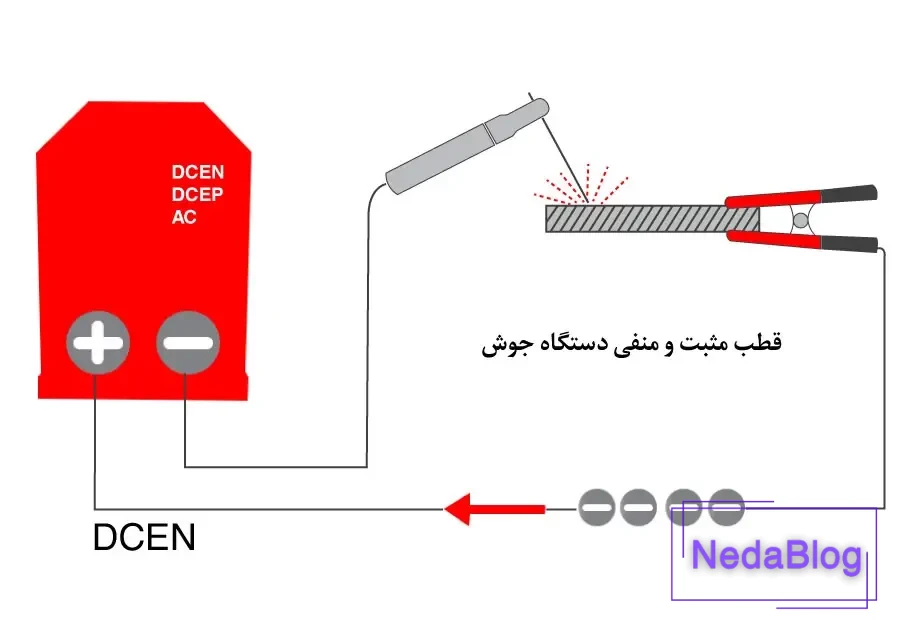

قطب منفی یا مستقیم (DCEN – Direct Current Electrode Negative)
در این حالت، باید الکترود را به سر منفی و قطعه کار را به سر مثبت دستگاه وصل کنید. این روش معمولاً برای جوشکاری ورقهای نازک مناسب است، زیرا سرعت ذوب الکترود بیشتر است و سریعتر جوش را پر میکند. همچنین پاشش کمتری دارد، قوس آن پایدارتر است و برای کارهای ظریف و دقیق گزینه بهتری محسوب میشود.
قطب مثبت یا معکوس (DCEP – Direct Current Electrode Positive)
در این روش، الکترود به قطب مثبت و فلز پایه به قطب منفی دستگاه متصل میشود. این حالت برای جوشکاری فلزات ضخیم و در مواقعی که نیاز به نفوذ عمیقتر داریم، بسیار مناسب است؛ زیرا گرمای بیشتری در نوک الکترود ایجاد میکند. برای مثال در اتصال قطعات فولادی کلفت، از این نوع پیکربندی استفاده میشود.
تاثیر قطب مثبت و منفی دستگاه جوش بر جوشکاری
در فرآیندهای گوناگون جوشکاری، انتخاب درست قطب الکترود نقش مهمی در کیفیت کار دارد. این انتخاب بر چگونگی کنترل قوس الکتریکی، عمق نفوذ جوش و میزان پاشش مواد تأثیر مستقیم میگذارد. همانطور که پیشتر اشاره شد، اتصال به قطب منفی معمولاً به کنترل راحتتر قوس و کم شدن پاشش منجر میشود. در مقابل، اتصال به قطب مثبت اغلب برای رسیدن به نفوذ بیشتر و عمیقتر در قطعه کار مناسب است. با این حال، باید به خاطر داشت که تنظیم قطب به جنس الکترود و نوع مادهای که جوش میخورد نیز وابسته است. به همین دلیل، ممکن است برای مواد مختلف یا ضخامتهای گوناگون، لازم باشد قطب را تغییر دهید.
مقایسه قطب مثبت و منفی در دستگاه جوش
در بخشهای پیشین، به طور مفصل درباره قطب مثبت و منفی دستگاه جوش صحبت کردیم و ویژگیهای هر یک را بیان نمودیم. جدولی که در ادامه میآید، نتیجه تمام آن مطالب است و به شما امکان میدهد تا تفاوت این دو قطب را به سرعت و به آسانی ببینید و مقایسه کنید.
| جدول مقایسه قطب مثبت و منفی دستگاه جوش | ||
| ویژگی | قطب منفی (DCEN) | قطب مثبت (DCEP) |
| نوع جریان | مستقیم (DC) | مستقیم (DC) |
| الکترود | به قطب منفی متصل میشود | به قطب مثبت متصل میشود |
| فلز پایه | به قطب مثبت متصل میشود | به قطب منفی متصل میشود |
| نرخ ذوب | بالا | پایین |
| پاشش | کم | زیاد |
| ثبات قوس | بالا | پایین |
| نفوذ جوش | کم | زیاد |
| کاربرد | فلزات نازکتر، جوشکاری دقیقتر | فلزات ضخیمتر، نیاز به نفوذ عمیقتر |
| مزایا | کنترل بهتر قوس، پاشش کمتر | نفوذ عمیقتر |
| معایب | نفوذ کم | پاشش بیشتر، کنترل ضعیفتر قوس |

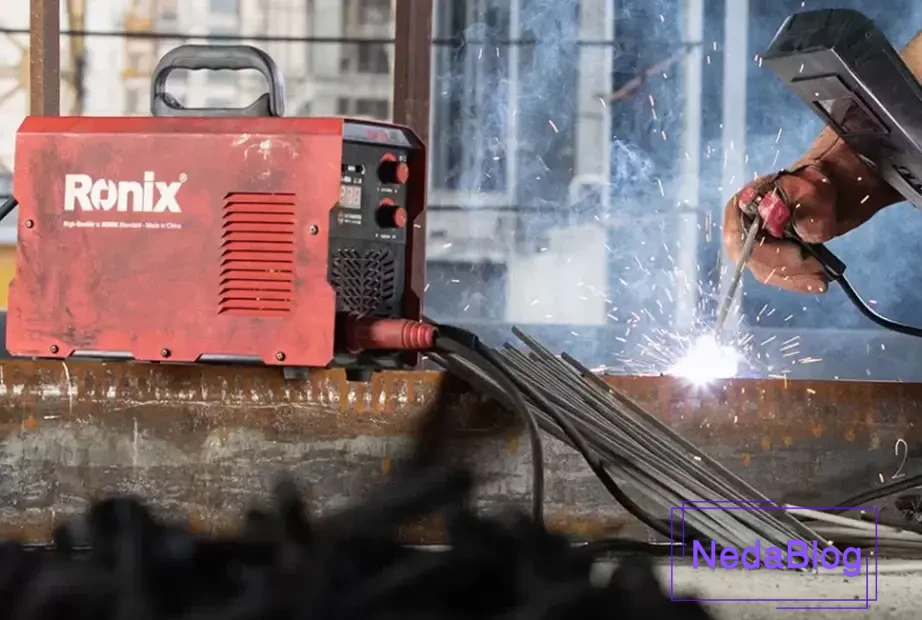

دستگاههای جوش اینورتر چگونه کار میکنند؟
این دستگاهها ابتدا جریان برق متناوب شهری را دریافت میکنند. سپس آن را به جریان مستقیم تبدیل مینمایند. پس از آن، جریان مستقیم دوباره به جریان متناوب تبدیل میشود، اما این بار با فرکانسی بسیار بالاتر. در مرحله بعد، این جریان پرفرکانس، تقویت شده و در نهایت به جریان مستقیم نهایی برای عملیات جوشکاری تبدیل میگردد.
این فرآیند تبدیلهای پیاپی، باعث میشود دستگاه اندازهای کوچکتر، وزنی کمتر و عملکردی کارآمدتر داشته باشد و همچنین کنترل بهتری روی قوس جوش ایجاد کند.
نکات قطب مثبت و منفی دستگاه جوش
حال که شناخت اولیه و کلی از قطب مثبت و منفی دستگاه جوش پیدا کردید، زمان آن فرا رسیده تا کمی جزئیتر شده و به موارد تخصصیتر در این زمینه بپردازیم.
نکته اول: انتخاب قطب و پدیده ترانسفر حرارتی
در حالت اتصال مثبت:
وقتی دستگاه روی قطب مثبت تنظیم باشد، گرمای بیشتری در نوک الکترود ایجاد میشود. این گرمای زیاد باعث میشود فلز ذوب شده به خوبی درون قطعه کار نفوذ کند، اما ممکن است به الکترودهایی که در برابر حرارت آسیبپذیر هستند، صدمه بزند.
در حالت اتصال منفی:
وقتی دستگاه روی قطب منفی باشد، بیشتر گرمای تولید شده در قطعه کار متمرکز میشود. این موضوع باعث ذوب سریعتر و پایداری بهتر قوس جوش میگردد. از این حالت معمولاً برای جوشکاری ورقهای نازک استفاده میشود، زیرا از گرم شدن بیش از حد محل جوش جلوگیری میکند.
نکته دوم: تاثیر قطبهای مختلف متفاوت بر پاشش جوش
در حالت مثبت:
میزان پاشش مواد ممکن است افزایش یابد. دلیل این است که گرمای زیاد در نوک الکترود، موجب بخار شدن سریع و نامنظم فلز آبشده میگردد.
در حالت منفی:
میزان پاشش مواد کمتر خواهد بود. این ویژگی برای جوشکاریهایی مناسب است که به دقت زیاد و سطحی تمیزتر نیاز دارند.
نکته سوم: الکترودهای مختلف و انتخاب قطب
انتخاب نوع الکترود جوشکاری بر روی انتخاب قطب دستگاه تاثیر میگذارد. هر الکترود با توجه به جنس و اندازهاش، ممکن است در قطب مثبت یا منفی رفتار و کارایی متفاوتی از خود نشان دهد. به عنوان مثال، الکترودهای دارای پوشش معمولاً در قطب مثبت نفوذ بهتری ایجاد میکنند؛ اما الکترودهای بدون پوشش اغلب در قطب منفی نتیجه مطلوبتری دارند.
نکته چهارم: اهمیت انتخاب قطب در انواع خاص جوشکاری
در روشهای جوشکاری TIG و MIG، انتخاب درست قطب الکترود، تأثیر بسیار مهمی بر کنترل و ثبات قوس الکتریکی دارد.
در جوشکاری TIG، معمولاً از قطب منفی برای الکترود (DCEN) استفاده میشود. این انتخاب به کاهش پاشش مواد مذاب و افزایش کنترل جوشکار کمک میکند.
اما در جوشکاری MIG، اغلب از قطب مثبت برای الکترود (DCEP) بهره میبرند. دلیل این انتخاب، دستیابی به بیشترین عمق نفوذ در محل جوش است.
نکته پنجم: اثر انتخاب قطب بر عمر الکترود و کارایی دستگاه جوش

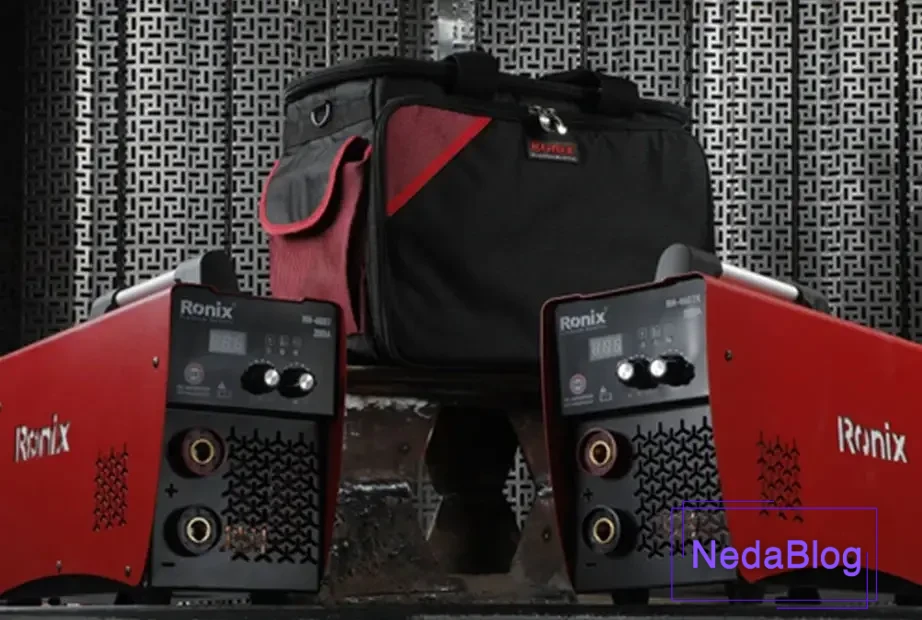

انتخاب صحیح قطب در دستگاه جوش میتواند تأثیر زیادی بر دوام الکترود و عملکرد کلی دستگاه داشته باشد. زمانی که قطب مثبت انتخاب میشود، دمای نوک الکترود بسیار بالا میرود و در نتیجه الکترود سریعتر از بین میرود و باید زودبهزود عوض شود. در مقابل، اگر از قطب منفی استفاده شود، سایش الکترود بسیار کمتر خواهد بود و این موضوع باعث میشود عمر الکترود بیشتر شده و هزینههای کار کاهش یابد.انتخاب مناسب قطبیت دستگاه جوش با توجه به جنس فلز، ضخامت قطعه و نوع الکترود میتواند کیفیت جوشکاری را بهتر کند و بازدهی کار را بالا ببرد. این تصمیم آگاهانه نهتنها باعث افزایش استحکام و مقاومت محل جوش میشود، بلکه میتواند هزینههای تعمیر و نگهداری در بلندمدت را نیز کمتر کند.بیشتر بخوانید: اینورتر 200 آمپر RH-4607K
سایت وینر در مورد قطب مثبت و منفی در جوشکاری توضیح میدهد: “قطب مستقیم و معکوس، نامهای دیگر برای قطب منفی و مثبت الکترود هستند. وقتی از قطب مثبت الکترود (قطب معکوس) استفاده میشود، عمق نفوذ جوش بیشتر میشود. اما اگر از قطب منفی الکترود (قطب مستقیم) استفاده شود، سرعت ذوب شدن افزایش مییابد. علاوه بر این، نباید فراموش کرد که گازهای محافظ نیز نقش بسیار مهمی در فرآیند جوشکاری ایفا میکنند.”
سخن آخر
خیلی عالی است. حالا شما یک گام پیشرفت کردهاید و میتوانید بگویید که در مقایسه با بسیاری از همکارانتان، اطلاعات تخصصی بیشتری دارید. این دانش به شما کمک میکند تا کارهای خود را با کیفیت بالاتری انجام دهید و جوشهایی بهتر، مقاومتر و دقیقتر ایجاد کنید. با شناخت دقیق کارکرد و اثرات قطب مثبت و منفی در دستگاه جوش، قادر خواهید بود پروژههای جوشکاری خود را مطابق با بالاترین معیارهای کیفیت و ایمنی به پایان برسانید.
ما در رونیکس در کنار شما هستیم و با ارائه جدیدترین یافتههای علمی و تجربی، همراه با تأمین مدرنترین ابزارهای جوش و برش، مسیر حرفهای شما را دگرگون میکنیم و کمک میکنیم تا راه ترقی را با سرعت بیشتری طی کنید.
سوالات متداول
چه موقع باید از قطب مثبت (DCEP) در جوشکاری استفاده کنم؟
از قطب مثبت معمولاً برای جوش دادن فلزات کلفت و کارهایی که نیاز به نفوذ بیشتر جوش دارند (مانند اتصال قطعات ضخیم فولادی) استفاده میشود.
آیا میتوان در حین کار، قطب دستگاه جوش را عوض کرد؟
بله، در بعضی موقعیتها ممکن است لازم باشد قطب دستگاه را در طول جوشکاری تغییر دهید تا از مزایای هر دو حالت استفاده کنید. اما این تغییر باید با احتیاط و مطابق با دستورالعملهای ایمنی انجام شود.
تفاوت اصلی پاشش جرقه در قطب مثبت و منفی چیست؟
در قطب مثبت، گرمای زیاد سر الکترود باعث بخار شدن سریع و ناهمگون فلز آبشده میشود و در نتیجه پاشش جرقه بیشتر میشود. در قطب منفی، پاشش کمتر است و این به ما کمک میکند جوشهای دقیقتر و تمیزتری ایجاد کنیم.
